USB-C/USB-A Buck-Boost-oplader 110 W "convertiger100" til Berker, uden monteringsramme

Moderne bærbare computere og hurtigopladere fungerer ved spændinger på op til 20 V. Et standard 12 V-bilstrømssystem kan ikke levere denne spænding direkte.

Standard USB-stik leverer 5 V eller 9 V – men det er ikke nok til enheder med højt strømforbrug. Resultatet i en autocamper: en inverter, en strømforsyning og yderligere tab.

Convertiger 100 løser dette problem direkte i jævnstrømskredsløbet: den integrerede buck-boost-omformer øger spændingen om bord fra 12 V op til 20 V efter behov.

Hvad det betyder for dig:

Direkte opladning af 100 W USB-C-bærbare computere i autocamperen

Højere effektivitet (ingen konverteringstab) end ved brug af en inverter

Intet strømforbrug i standbytilstand fra inverteren

Mindre installationsarbejde i køretøjet

Intet forstyrrende lys i autocamperen

Opladningsspændingen vises i 20 sekunder efter tilslutning. Displayet slukkes derefter automatisk, og baggrundsbelysningen slukkes efter yderligere 10 sekunder.

Intet forstyrrende lys, mens du sover – intet unødvendigt energiforbrug.

Integration i eksisterende køretøjssystemer

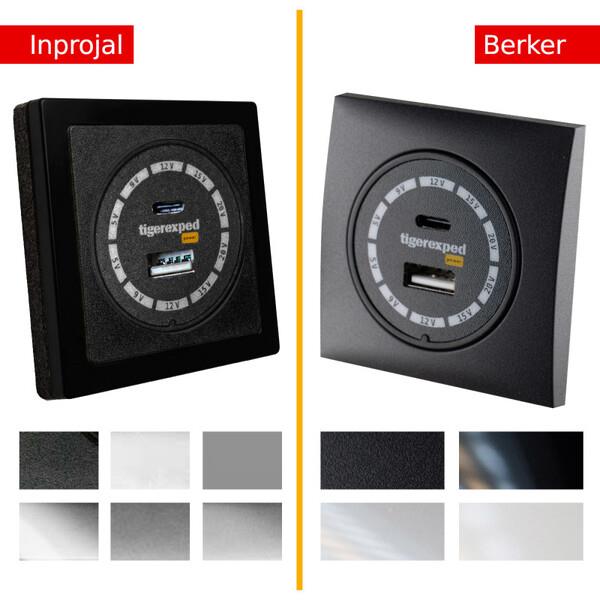

Convertiger 100 passer til:

Berker Integro

Disse afbryderserier anvendes af mange store autocamperproducenter og er udbredt i professionelle varevognsombygninger. Stikkontakten integreres problemfrit – selv ved eftermontering.

Tip: Med vores konfigurator til afbryderserier kan du sammensætte komplette kombinationer af stikkontakter og afbrydere til din ombygning.

Tekniske specifikationer

• Indgang: 12 V/24 V DC (10–30 V)

Udgang:

• USB-A: 5 V / 3 A; 9 V / 3 A; 12 V / 3 A
• (maks. 36 W, ved Vin > 13,8 V)
• Opladningsprotokoller: QC 3.0
• USB-C: 5 V / 5 A; 9 V / 5 A; 12 V / 5 A;
• 15 V / 5 A; 20 V / 5 A
• (maks. 100 W, ved Vin > 11,8 V)
• Opladningsprotokoller: PD3.0, QC2.0 + 3.0, PPS: 5–20 V
• Opladning af begge porte samtidigt: USB-C maks. 65 W, USB-A maks. 36 W (ved Vin > 13,8 V)
• Standby: < 5 mA
• Beskyttelse: Overbelastning, overspænding, kortslutning, omvendt polaritet
• Certificering: ECE R10, CE, RoHS, EMC

Anbefalinger til kabeltværsnit (samlet længde af positiv og negativ)

Kabellængde 12V-system 24V-system

• 4 m 2,5 mm² 1,5 mm²
• 7 m 4 mm² 2,5 mm²

Godt at vide:

Disse faktorer kan være årsagen til nedsat opladningsevne:

• ingen tilsvarende strømbehov fra den tilsluttede enhed
• enhedens opladningsstatus
• USB-C-kabelkvalitet (E-mærke kræves for 5A)
• indgangsspænding for lav
• omgivelsestemperatur for høj

Kabelanbefaling

For fuld opladningseffekt skal du bruge et USB-C til USB-C-kabel, der opfylder følgende kriterier:

USB-PD-certificeret med en strømstyrke på 5 A / 100 W

så kort som muligt (ideelt set under 1 m) og tilstrækkeligt tykt — kabler, der er for lange eller for tynde, forårsager spændingsfald og kan forstyrre strømforhandlingen

Der kan opstå kompatibilitetsproblemer med følgende kabeltyper på grund af meget inkonsekvente implementeringer på markedet:

Magnetiske opladningsadaptere og proprietære opladningskabler (f.eks. Apple MagSafe) — her er ikke alle USB-C-stikben magnetisk forbundet; forhandlingen emuleres af elektronik i kablet og afviger dermed delvist fra USB-PD-specifikationen

Opladerkabler med en integreret spændingsudløser (f.eks. i nogle Starlink-konfigurationer), som leverer en fast spænding på 20 V til enheden i stedet for at forhandle spændingen som normalt

Sådanne kabler kan fungere, men det er ikke garanteret. Hvis du støder på problemer, skal du først prøve et standard USB-C-kabel.
